全新第三代

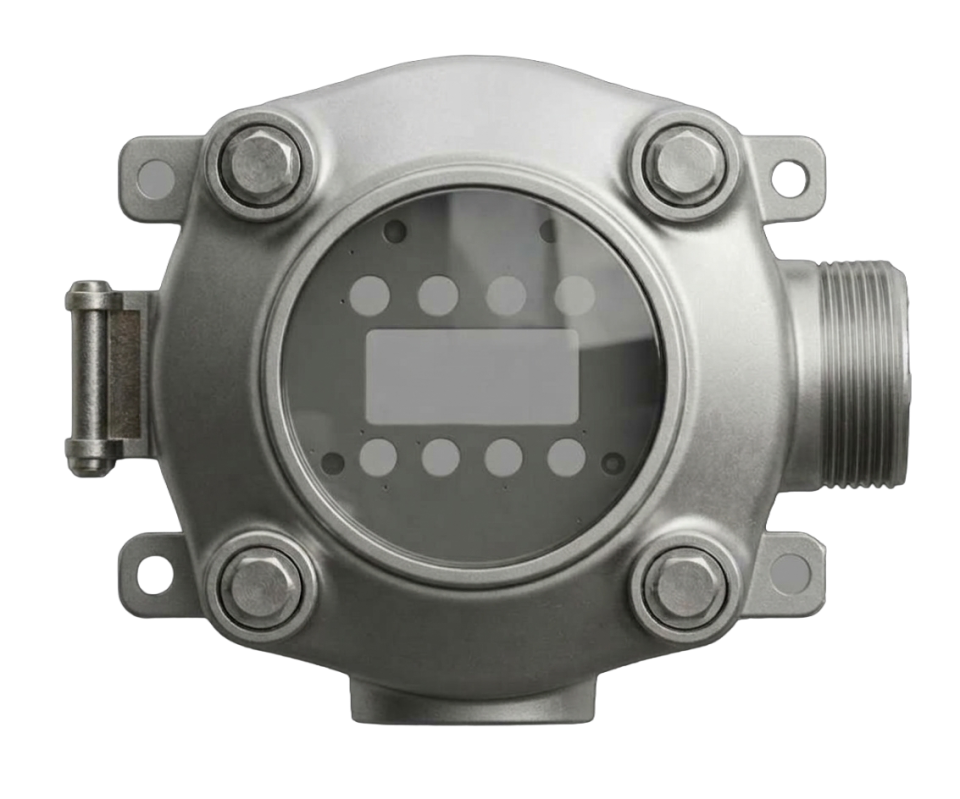

HN01001氫氣感測器
高精度、低功耗、長壽命，
為新一代氫能安全設定新標準
採用熱傳導式偵測，滿量程 4 vol% H₂（＝100% LEL），提供警報輸出、4–20 mA 類比輸出與四位數 LED 濃度顯示，適用於各類對安全要求嚴苛的氫氣場域。
下載產品型錄
4 vol%H₂ 滿量程（＝100% LEL）
±10%警報精度（標準條件）
10 年感測核心壽命
Ex d IIC T4防爆等級
IP65防護等級
核心優勢
高精度偵測±10%警報精度 ±10%，以 0–4 vol% H₂（0–100% LEL）為基準，標準條件。
長效感測核心10 年感測核心壽命達 10 年。
長期穩定低維護成本長期穩定性優異，維護成本低。
低功耗設計超低功耗超低功耗設計，額定供電 DC 24V（±20%）。
功能與操作
警報指示氣體警報以紅色 LED 閃爍；故障警報（感測器斷線、零點漂移、電源異常等）以黃色 LED 閃爍。
濃度顯示LED 四位數數字顯示。
操作方式磁性非接觸式開關（5 點），防止誤動作；需使用專用磁鐵（配件隨附）。
輸出訊號警報輸出（額定負載 AC 250V 0.5A 或 DC 30V 0.5A，阻性負載）；類比輸出（氣體濃度 DC 4–20 mA，電源負極共用）。
五大應用領域
適用於以下場域，以及各類對安全要求嚴苛的場所：
技術規格
← 左右滑動表格，查看完整規格 →
| 型號 |
HN01001
|
|---|---|
| 偵測氣體 |
氫氣（H₂）
|
| 偵測方式 |
熱傳導式
|
| 滿量程濃度 |
4 vol% H₂（＝100% LEL）
|
| 警報設定值 |
可由使用者自行設定
|
| 警報精度 |
±10%（以 0–4 vol% H₂，即 0–100% LEL 為基準，標準條件）
|
| 警報響應延遲 |
濃度達設定值 1.5 倍時，10 秒內響應（標準條件）
|
| 警報指示 |
氣體警報：紅色 LED 閃爍
故障警報：黃色 LED 閃爍（感測器斷線、零點漂移、電源異常等）
|
| 輸出 |
1) 警報輸出：額定負載 AC 250V 0.5A 或 DC 30V 0.5A（阻性負載）
2) 類比輸出：氣體濃度輸出 DC 4–20 mA（電源負極共用）
|
| 氣體濃度顯示 |
LED 四位數數字顯示
|
| 操作方式 |
磁性非接觸式開關（5 點），防止誤動作
需使用專用磁鐵（配件隨附）
|
| 防爆等級 |
Ex d IIC T4
|
| 防護等級 |
IP65
|
| 適用電纜 |
適用電纜外徑：Φ10–Φ13 mm
建議電纜：5 芯 CVV-S 1.25 mm²／3 芯 CVV-S 2 mm² 或 1.25 mm²
|
| 工作溫度範圍 |
−20 至 60°C
|
| 工作濕度範圍 |
5–95% RH（0–60°C）
|
| 額定電源電壓 |
DC 24V（±20%）
|

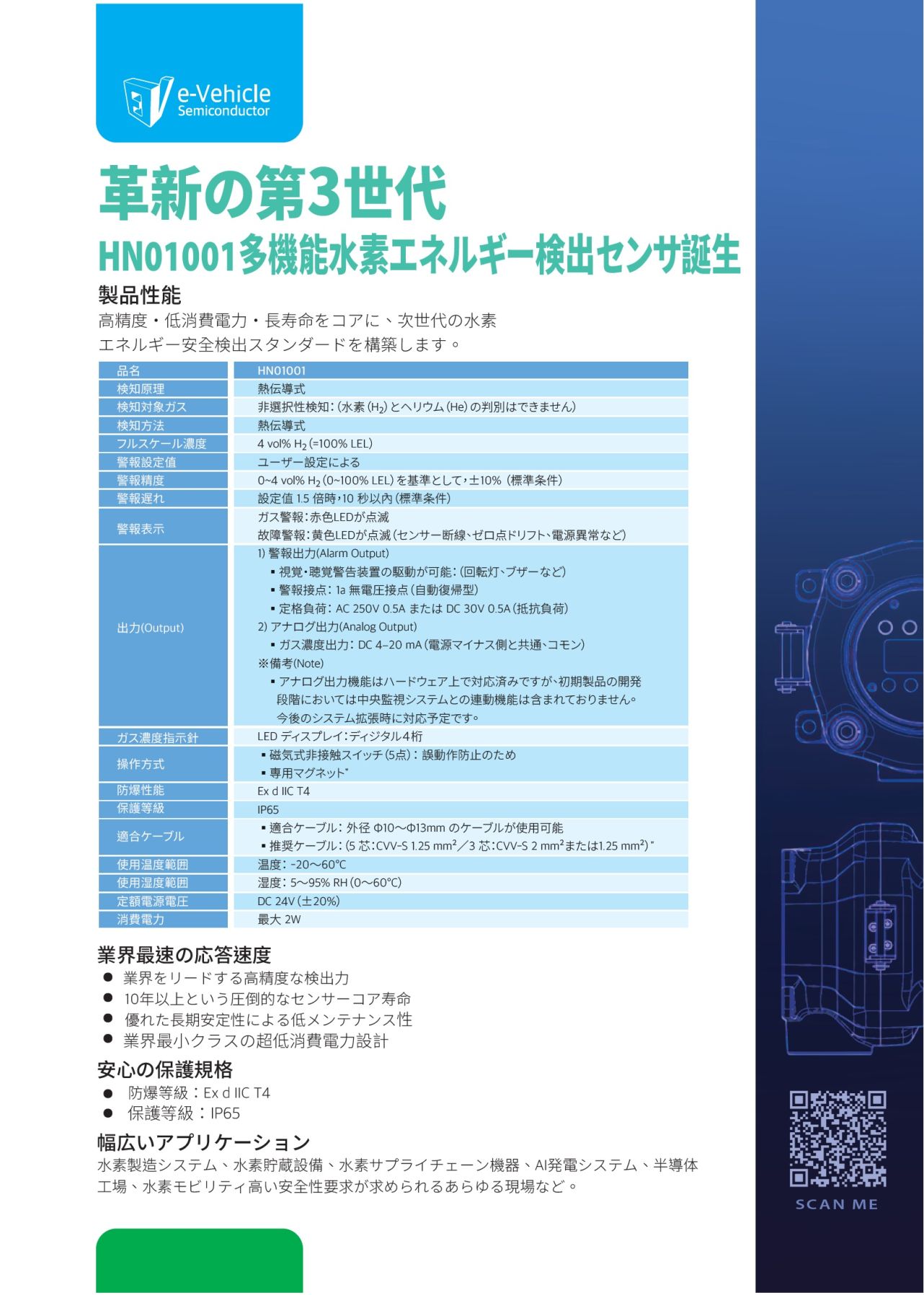

產品型錄
提供簡體中文、英文、日文、韓文四種語言版本。
All-New 3rd Generation
HN01001Hydrogen Sensor
Built on high precision, low power consumption, and long lifespan
Thermal-conductivity detection with a full-scale range of 4 vol% H₂ (=100% LEL), alarm output, 4–20 mA analog output, and a 4-digit LED concentration display, setting a new standard for next-generation hydrogen safety.
Download Catalog4 vol%H₂ full scale (=100% LEL)
±10%Alarm accuracy (standard conditions)
10 yrsSensor core lifespan
Ex d IIC T4Explosion-proof rating
IP65Protection rating
Core Advantages
High-Precision Detection±10%Alarm accuracy of ±10% based on 0–4 vol% H₂ (0–100% LEL), standard conditions.
Long-Life Sensor Core10 yrs10 years of sensor core lifespan.
Long-Term StabilityLow upkeepExcellent long-term stability with low maintenance cost.
Low-Power DesignUltra-low powerUltra-low power consumption design, rated at DC 24V (±20%).
Functions and Operation
Alarm IndicationGas alarm: red LED flashing. Fault alarm (sensor disconnection, zero drift, power abnormality, etc.): yellow LED flashing.
Concentration DisplayLED display: 4-digit digital.
Operation MethodMagnetic non-contact switch (5-point) to prevent malfunction; dedicated magnet required (accessory included).
OutputsAlarm output (rated load AC 250V 0.5A or DC 30V 0.5A, resistive load); analog output (gas concentration DC 4–20 mA, power negative common).
Five Key Applications
Suited to the following sites, and a wide range of sites requiring high safety standards:
Technical Specifications
← Swipe the table left or right to see all specifications →
| Model |
HN01001
|
|---|---|
| Target Gas |
Hydrogen (H₂)
|
| Detection Method |
Thermal Conductivity
|
| Full-Scale Concentration |
4 vol% H₂ (=100% LEL)
|
| Alarm Setpoint |
User-configurable
|
| Alarm Accuracy |
±10% based on 0–4 vol% H₂ (0–100% LEL) (standard conditions)
|
| Alarm Response Delay |
Within 10 seconds upon reaching 1.5× setpoint (standard conditions)
|
| Alarm Indication |
Gas Alarm: Red LED flashing
Fault Alarm: Yellow LED flashing (sensor disconnection, zero drift, power abnormality, etc.)
|
| Output |
1) Alarm Output: Rated load AC 250V 0.5A or DC 30V 0.5A (resistive load)
2) Analog Output: Gas concentration output DC 4–20 mA (power negative common)
|
| Gas Concentration Display |
LED display: 4-digit digital
|
| Operation Method |
Magnetic non-contact switch (5-point), to prevent malfunction
Dedicated magnet required (accessory included)
|
| Explosion-Proof Rating |
Ex d IIC T4
|
| Protection Rating |
IP65
|
| Compatible Cable |
Applicable cable: Φ10–Φ13 mm outer diameter
Recommended cable: 5-core CVV-S 1.25 mm² / 3-core CVV-S 2 mm² or 1.25 mm²
|
| Operating Temperature Range |
−20 to 60°C
|
| Operating Humidity Range |
5–95% RH (0–60°C)
|
| Rated Power Voltage |
DC 24V (±20%)
|
Product Catalog
Available in Simplified Chinese, English, Japanese, and Korean.
새로운 3세대
HN01001수소 센서
고정밀·저전력·긴 수명을 바탕으로, 차세대 수소 안전의 새로운 기준을 제시합니다
열전도식 감지 방식을 적용하고 풀스케일 4 vol% H₂(=100% LEL)을 지원하며, 경보 출력, 4–20 mA 아날로그 출력, 4자리 LED 농도 표시를 갖추어 높은 안전성이 요구되는 다양한 수소 현장에 적합합니다.
제품 카탈로그 다운로드4 vol%H₂ 풀스케일(=100% LEL)
±10%경보 정확도(표준 조건)
10년센서 코어 수명
Ex d IIC T4방폭 등급
IP65보호 등급
핵심 장점
고정밀 감지±10%경보 정확도 ±10%(0–4 vol% H₂, 즉 0–100% LEL 기준, 표준 조건).
장수명 센서 코어10년센서 코어 수명 10년.
장기 안정성낮은 유지보수우수한 장기 안정성으로 유지보수 비용이 낮습니다.
저전력 설계초저전력초저전력 설계, 정격 전원 DC 24V(±20%).
기능 및 조작
경보 표시가스 경보: 빨간색 LED 점멸. 고장 경보(센서 단선, 영점 드리프트, 전원 이상 등): 노란색 LED 점멸.
농도 표시LED 4자리 디지털 표시.
조작 방식자기식 비접촉 스위치(5점)로 오작동을 방지하며, 전용 자석이 필요합니다(부속품 포함).
출력경보 출력(정격 부하 AC 250V 0.5A 또는 DC 30V 0.5A, 저항 부하), 아날로그 출력(가스 농도 DC 4–20 mA, 전원 음극 공통).
5대 적용 분야
아래 현장을 비롯해 높은 안전 기준이 요구되는 다양한 장소에 적합합니다:
기술 사양
← 표를 좌우로 밀어 전체 사양을 확인하세요 →
| 모델 |
HN01001
|
|---|---|
| 대상 가스 |
수소(H₂)
|
| 감지 방식 |
열전도식
|
| 풀스케일 농도 |
4 vol% H₂(=100% LEL)
|
| 경보 설정값 |
사용자 설정 가능
|
| 경보 정확도 |
±10%(0–4 vol% H₂, 즉 0–100% LEL 기준, 표준 조건)
|
| 경보 응답 지연 |
설정값의 1.5배 도달 시 10초 이내(표준 조건)
|
| 경보 표시 |
가스 경보: 빨간색 LED 점멸
고장 경보: 노란색 LED 점멸(센서 단선, 영점 드리프트, 전원 이상 등)
|
| 출력 |
1) 경보 출력: 정격 부하 AC 250V 0.5A 또는 DC 30V 0.5A(저항 부하)
2) 아날로그 출력: 가스 농도 출력 DC 4–20 mA(전원 음극 공통)
|
| 가스 농도 표시 |
LED 4자리 디지털 표시
|
| 조작 방식 |
자기식 비접촉 스위치(5점): 오작동 방지
전용 자석 필요(부속품 포함)
|
| 방폭 등급 |
Ex d IIC T4
|
| 보호 등급 |
IP65
|
| 적용 케이블 |
적용 케이블 외경: Φ10–Φ13 mm
권장 케이블: 5심 CVV-S 1.25 mm² / 3심 CVV-S 2 mm² 또는 1.25 mm²
|
| 작동 온도 범위 |
−20~60°C
|
| 작동 습도 범위 |
5–95% RH(0–60°C)
|
| 정격 전원 전압 |
DC 24V(±20%)
|
제품 카탈로그
간체 중국어, 영어, 일본어, 한국어 4개 언어로 제공됩니다.
新登場・第3世代
HN01001水素センサー
高精度・低消費電力・長寿命を基盤に、次世代の水素安全に新たな基準を
熱伝導式検知を採用し、フルスケールは 4 vol% H₂（=100% LEL）。警報出力、4–20 mA アナログ出力、4桁 LED 濃度表示を備え、高い安全性が求められるさまざまな水素関連の現場に対応します。
製品カタログをダウンロード4 vol%H₂ フルスケール（=100% LEL）
±10%警報精度（標準条件）
10 年センサーコア寿命
Ex d IIC T4防爆等級
IP65保護等級
主な特長
高精度検知±10%警報精度 ±10%（0–4 vol% H₂＝0–100% LEL 基準、標準条件）。
長寿命センサーコア10 年センサーコア寿命 10 年。
長期安定性低メンテナンス優れた長期安定性により、メンテナンスコストを抑えます。
省電力設計超低消費電力超低消費電力設計、定格電源 DC 24V（±20%）。
機能と操作
警報表示ガス警報：赤色 LED 点滅。故障警報（センサー断線、ゼロドリフト、電源異常など）：黄色 LED 点滅。
濃度表示LED 4桁デジタル表示。
操作方法磁気式非接触スイッチ（5点）で誤操作を防止。専用マグネットが必要です（付属品）。
出力警報出力（定格負荷 AC 250V 0.5A または DC 30V 0.5A、抵抗負荷）、アナログ出力（ガス濃度 DC 4–20 mA、電源マイナスコモン）。
5つの主な用途
以下の現場をはじめ、高い安全性が求められるさまざまな場所に適しています：
技術仕様
← 表を左右にスワイプすると、すべての仕様をご覧いただけます →
| 型式 |
HN01001
|
|---|---|
| 対象ガス |
水素（H₂）
|
| 検知方式 |
熱伝導式
|
| フルスケール濃度 |
4 vol% H₂（=100% LEL）
|
| 警報設定値 |
ユーザー設定可能
|
| 警報精度 |
±10%（0–4 vol% H₂＝0–100% LEL 基準、標準条件）
|
| 警報応答遅延 |
設定値の 1.5 倍到達時、10 秒以内（標準条件）
|
| 警報表示 |
ガス警報：赤色 LED 点滅
故障警報：黄色 LED 点滅（センサー断線、ゼロドリフト、電源異常など）
|
| 出力 |
1) 警報出力：定格負荷 AC 250V 0.5A または DC 30V 0.5A（抵抗負荷）
2) アナログ出力：ガス濃度出力 DC 4–20 mA（電源マイナスコモン）
|
| ガス濃度表示 |
LED 4桁デジタル表示
|
| 操作方法 |
磁気式非接触スイッチ（5点）：誤操作防止
専用マグネットが必要（付属品）
|
| 防爆等級 |
Ex d IIC T4
|
| 保護等級 |
IP65
|
| 適合ケーブル |
適用ケーブル外径：Φ10–Φ13 mm
推奨ケーブル：5芯 CVV-S 1.25 mm²／3芯 CVV-S 2 mm² または 1.25 mm²
|
| 動作温度範囲 |
−20〜60°C
|
| 動作湿度範囲 |
5–95% RH（0–60°C）
|
| 定格電源電圧 |
DC 24V（±20%）
|
製品カタログ
簡体字中国語・英語・日本語・韓国語の4言語でご用意しています。
